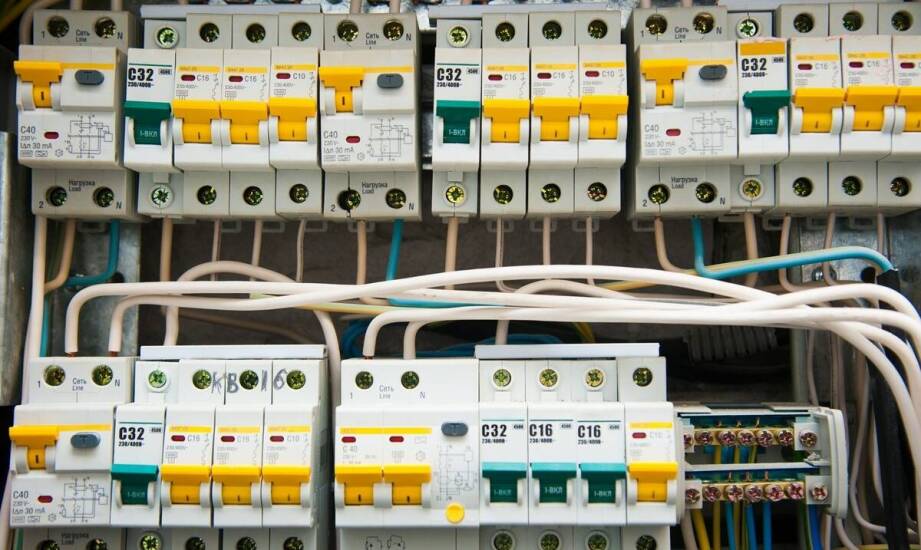

Kiedy różnicówka trójfazowa ma sens w instalacji domowej i warsztatowej

W instalacjach domowych i warsztatowych często spotyka się mieszane układy zasilania. Projektanci muszą w nich zdecydować, w jaki sposób zabezpieczyć przed porażeniem prądem poszczególne linie. Wielu instalatorów stosuje rozwiązanie, w którym pojedynczy wielobiegunowy aparat ochronny nadzoruje równocześnie obwody jedno- i trójfazowe. Taki scenariusz występuje na przykład w domach wyposażonych w elektryczną płytę grzewczą lub w przydomowych warsztatach. Zastosowanie wspólnego zabezpieczenia dla różnych napięć pozwala ograniczyć liczbę urządzeń w rozdzielnicy. Oszczędza to cenne miejsce w domowej szafce elektrycznej. Wymaga to jednak starannego przemyślenia architektury całego okablowania. Projektant musi uwzględnić ryzyko nakładania się naturalnych prądów upływowych z wielu podłączonych urządzeń. Niewłaściwe zaplanowanie takich obwodów skutkuje potem uciążliwymi przerwami w dostawie prądu dla całego obiektu.

Mechanizm działania i typowe błędy instalacyjne

Wielobiegunowy sprzęt zabezpieczający stale monitoruje różnicę prądów między przewodami fazowymi a przewodem neutralnym. Urządzenie odcina zasilanie w ułamku sekundy, gdy wykryje niebezpieczny upływ energii bezpośrednio do uziemienia. Działa to na prostej zasadzie ciągłego sumowania prądów wejściowych oraz wyjściowych. Każda nierównowaga w tym bilansie przekraczająca określoną wartość traktowana jest jako awaria układu.

Instalatorzy napotykają tu jednak na specyficzne trudności montażowe. Błędy często polegają na pomyleniu przewodu neutralnego z przewodem ochronnym podczas podłączania standardowych gniazdek ściennych. Kolejnym wyzwaniem bywa niewłaściwe rozprowadzenie poszczególnych faz do obwodów jednofazowych. Skutkuje to uciążliwymi, fałszywymi wyzwoleniami modułu zabezpieczającego. Czasami włączenie prostego czajnika elektrycznego może pozbawić zasilania cały dom. W prawidłowo wykonanym układzie w systemie TN-S przewód neutralny zawsze przechodzi przez punkt pomiarowy aparatu. Z kolei przewód ochronny musi go omijać, trafiając bezpośrednio do głównej szyny uziemiającej. Zgodnie z tymi zasadami zamontowany wyłącznik różnicowoprądowy 3-fazowy skutecznie zabezpiecza maszyny o dużej mocy. Trzeba jednak bezwzględnie pamiętać o przemyślanym podziale linii zasilających w całym budynku. Przypisanie kilkunastu obwodów gniazdkowych do jednego urządzenia drastycznie zwiększa sumaryczny prąd upływowy.

Parametry techniczne a specyfika sprzętu domowego

Sensowność zastosowania wspólnego zabezpieczenia zależy w dużej mierze od skali samej instalacji. Praktyka monterska wyraźnie zaleca podłączenie maksymalnie trzech do czterech obwodów pod jeden moduł nadzorujący. Zapewnia to niezbędną selektywność i znacznie ułatwia późniejsze diagnozowanie ewentualnych usterek. W zaawansowanych garażach, gdzie pracują trójfazowe silniki maszyn stolarskich, scentralizowany rozdział energii sprawdza się znakomicie. Zwykłe gniazdka wtykowe na napięcie 230 V przypisuje się wtedy sekwencyjnie do różnych faz. Zachowanie ścisłej symetrii obciążeń zapobiega niebezpiecznym przeciążeniom i stabilizuje napięcie w domowej sieci.

Kluczowym aspektem pozostaje dopasowanie klasy wyzwalania do charakteru urządzeń końcowych. Wybór odpowiedniego typu zabezpieczenia bezpośrednio decyduje o skuteczności ochrony:

• Typ AC wystarczy, gdy instalacja obsługuje proste odbiorniki rezystancyjne, takie jak tradycyjne grzejniki elektryczne.
• Typ A jest niezbędny, ponieważ nowoczesna elektronika i zasilacze impulsowe generują prądy pulsujące, niewykrywalne dla podstawowych zabezpieczeń.
• Typ B stosuje się w warsztatach, gdzie ochrona musi współpracować z przemysłowymi falownikami i zaawansowanymi silnikami.

Podstawowa ochrona życia ludzkiego zawsze opiera się na czułości 30 mA. Do zabezpieczeń przeciwpożarowych stosuje się natomiast jednostki reagujące na upływ rzędu 100 lub 300 mA. Krakowska hurtownia BATORY II oferuje w tym zakresie sprawdzoną aparaturę modułową. Odpowiednio dobiera się również prąd znamionowy obciążenia układu, najczęściej celując w optymalne wartości 40 A lub 63 A.

Projektowanie bezpiecznej architektury sieci

Ostateczna decyzja o strukturze tablicy rozdzielczej musi wynikać z dogłębnej analizy potrzeb danego budynku. Sama obecność zasilania siłowego nie wymusza od razu integrowania wszystkich linii pod jednym rygorem nadzorczym. W nowoczesnym budownictwie jednorodzinnym powszechnie odchodzi się od nadmiernej oszczędności na modułach ochronnych. Rozdzielenie stref zasilania na niezależne sekcje zapobiega całkowitym awariom obiektu. Użytkownik nie traci oświetlenia w salonie z powodu drobnego zwarcia w obwodzie zewnętrznej pompy ogrodowej.

Stosowanie aparatury wielobiegunowej znajduje najlepsze techniczne uzasadnienie przy dedykowanych odbiornikach siłowych. Znakomicie chroni ona płyty indukcyjne, piece akumulacyjne oraz duże kompresory warsztatowe. Mieszanie pod wspólnym nadzorem wrażliwych obwodów komputerowych i potężnych maszyn silnikowych wymaga doskonałej wiedzy projektowej. Zgodne ze sztuką inżynierską wykonanie instalacji gwarantuje długoletnie bezpieczeństwo oraz pełen komfort korzystania z prądu na co dzień.
