Jak zaplanować podtrzymanie zasilania dla alarmu, monitoringu i sieci IT przed remontem

Zanik zasilania w budynku natychmiast obnaża słabe punkty domowej lub firmowej infrastruktury teletechnicznej. Nagły brak prądu sprawia, że system alarmowy przechodzi w tryb awaryjny, rejestrator kamer przestaje zapisywać obraz, a lokalna sieć internetowa staje się całkowicie niedostępna. Utrata komunikacji ze światem zewnętrznym w krytycznym momencie często wynika z przeoczenia jednego elementu podczas wcześniejszych prac instalacyjnych. Brak zaplanowanego podtrzymania zasilania dla kluczowych urządzeń niskoprądowych zamienia nowoczesny system bezpieczeństwa w bezużyteczny zbiór sprzętu. Przemyślenie tej kwestii jeszcze przed rozpoczęciem remontu pozwala uniknąć prowizorycznych rozwiązań i plątaniny kabli na późniejszym etapie użytkowania obiektu. Cała strategia opiera się na wytypowaniu odpowiednich urządzeń i stworzeniu dla nich stabilnego środowiska energetycznego.

Dedykowane obwody dla systemów bezpieczeństwa i sieci IT

Systemy teletechniczne i informatyczne wymagają absolutnej ciągłości pracy, nawet jeśli pobierają stosunkowo niewielką moc. Podstawowe wyposażenie tego typu obejmuje centrale alarmowe, rejestratory monitoringu, routery, switche oraz punkty dostępowe Wi-Fi. Wyłączenie któregokolwiek z tych elementów natychmiast przerywa łańcuch zabezpieczeń lub odcina użytkowników od zasobów sieciowych. Typowe zasilacze awaryjne UPS o mocy z zakresu 1000–1500 VA mogą podtrzymać funkcjonowanie takiego zestawu, jednak dokładny czas ich pracy zależy ściśle od rzeczywistego obciążenia oraz konfiguracji sprzętowej. W większości domowych zastosowań daje to wystarczający bufor na bezpieczne zapisanie danych z kamer lub powiadomienie odpowiednich służb o incydencie.

Stabilne działanie wrażliwej elektroniki zależy bezpośrednio od sposobu jej podłączenia do domowej sieci. Sprzęt sieciowy oraz moduły alarmowe muszą posiadać własne, oddzielne obwody elektryczne, wyprowadzone prosto z głównej rozdzielnicy. Łączenie zasilania rejestratora z obwodami obsługującymi lodówki, pralki lub klimatyzatory to poważny błąd projektowy. Chwilowe przeciążenie wywołane rozruchem dużego silnika zazwyczaj powoduje zadziałanie zabezpieczeń nadprądowych, co skutkuje natychmiastowym odcięciem prądu w całym obwodzie. Fizyczne oddzielenie systemów krytycznych eliminuje to ryzyko.

Kluczową kwestią przy układaniu instalacji pozostaje separacja poszczególnych rodzajów okablowania. Przewody sygnałowe łączące kamery i czujki ruchu należy prowadzić osobno i w jak największej odległości od głównych kabli zasilających o napięciu 230 V. Zachowanie odpowiedniego dystansu pozwala uniknąć powstawania zakłóceń elektromagnetycznych, które negatywnie wpływają na jakość przesyłanego obrazu wideo lub stabilność połączenia internetowego. Wyznaczenie w rozdzielnicy dedykowanych bezpieczników dla osprzętu teletechnicznego stanowi podstawę niezawodnego działania całego układu.

Miejsce techniczne a skala rozbudowy instalacji

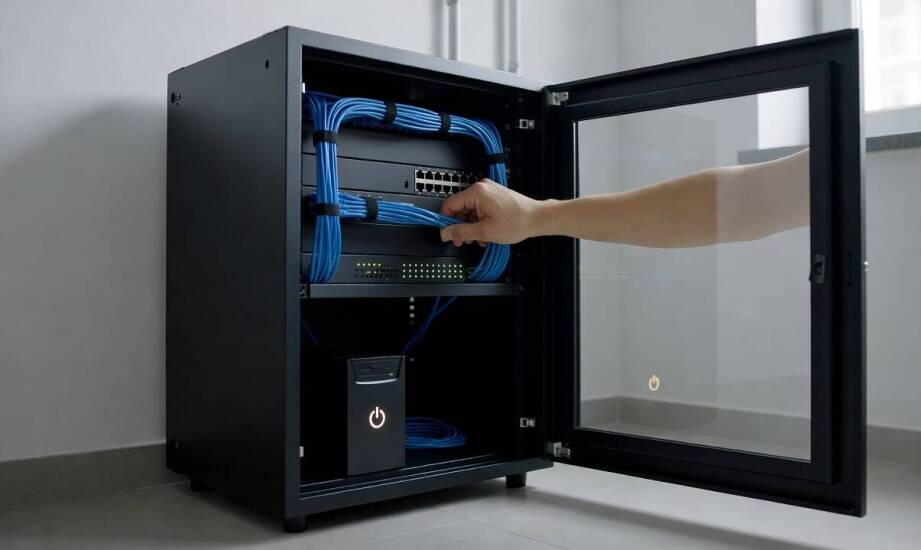

Prawidłowo zaprojektowana sieć przewodów zasilających i sygnałowych zawsze zbiega się w jednym wyznaczonym punkcie zwanym miejscem technicznym. Może to być podtynkowa szafka teletechniczna, dedykowana wnęka lub profesjonalna szafa w standardzie rack 19 cali. Odpowiednia przestrzeń montażowa ułatwia organizację sprzętu, ukrycie nieestetycznych zasilaczy wtyczkowych oraz zapewnienie właściwej wentylacji dla grzejących się urządzeń. Zbyt mała kubatura szafki często prowadzi do przegrzewania się routerów i przełączników sieciowych, co bezpośrednio skraca ich żywotność.

Wymagania wobec przestrzeni technicznej zmieniają się diametralnie w zależności od specyfiki i wielkości danego obiektu. Nowoczesne mieszkania w blokach wielorodzinnych korzystają zazwyczaj ze znormalizowanych szafek teletechnicznych, które muszą pomieścić podstawowy sprzęt dostawcy internetu oraz niewielki patch panel. Domy jednorodzinne dają znacznie więcej swobody. Wydzielenie fragmentu garażu lub kotłowni na większą szafę ułatwia późniejszą rozbudowę monitoringu o kolejne kamery wokół posesji. Z kolei lokale firmowe i biurowe wymuszają wdrożenie mechanizmów redundancji, co oznacza konieczność montażu potężniejszych zasilaczy awaryjnych oraz podwójnych torów zasilania.

Etap odbioru technicznego prac remontowych to ostatni moment na zweryfikowanie założeń projektowych. Dokładne sprawdzenie szafki pod kątem zapasu miejsca oraz dostępności wolnych gniazd zasilających pozwala ocenić potencjał modernizacyjny układu. Profesjonalny instalator weryfikuje również poprawność poprowadzenia tras kablowych i fizyczne odseparowanie obwodów dedykowanych. Brak odpowiedniej rezerwy przestrzennej oznacza w przyszłości konieczność kucia wykończonych ścian przy próbie podłączenia choćby jednego nowego punktu dostępowego.

Zbudowanie niezawodnego środowiska dla systemów ochrony i łączności wymaga traktowania instalacji jako spójnej całości. Dokładanie przypadkowych zasilaczy awaryjnych do istniejących już gniazdek rzadko przynosi oczekiwane rezultaty estetyczne i funkcjonalne. Skuteczne podtrzymanie zasilania stanowi naturalny wynik dobrego planowania tras kablowych oraz mądrego podziału obciążenia w rozdzielnicy. W codziennej praktyce warszawskiej firmy Elektro-start obserwujemy, że wydzielenie niezależnych obwodów dla elektroniki sieciowej drastycznie zmniejsza liczbę awarii. Prawidłowe przygotowanie infrastruktury przed nałożeniem tynków gwarantuje stabilną pracę sprzętu i otwiera drogę do bezproblemowej rozbudowy systemu w nadchodzących latach.
